Серия FARO Gage - персональная координатно-измерительная машина. Это относительно недорогой и простой в освоении инструмент.

       FARO Gage - высокоточные мобильный инструмент для выполнения координатных 3D-измерений. Это универсальный инструменты имеет рабочую область 1,2 метра и обеспечивают точность измерений до 0,018 мм. Мобильность, разнообразие что до вариантов креплений позволяют быстро проводить обмеры непосредственно в цеховых условиях. Например, для проведения измерений FARO Gage может быть установлена непосредственно на станке. Инструмент измерения включает мощный модуль программирования (создание сценария обмеров) и модуля воспроизведения этого сценария.

Основные технические характеристики KВМ FARO Gage
Модель
Рабочая зона, м
Сертификация по стандарту
ISO 103360-2
Повторя емость, мкм
Погрешность, мкм
Gage
1.2
18
±25
В стандартный комплект поставки входит:

1. КВМ FARO Gage;
2. Программное обеспечение FARO CAM2 GAGE;
3. Транспортировочные кейс;
4. Установочная плита;
5. Шариковые щупы диаметром 6мм и 3мм.
6. Конус для калибровки;
7. USB кабель (для соединения КВМ FARO с компьютером.
8. Источник питания (110-230В);
9. Батарея перезаряжаемая для автономной работы КВМ FARO;
10. Гарантия 1 год;
11. Инструкция по эксплуатации на рус. языке.

Рабочий диапазон температур: от +10 до +40 ° С
Температурный цикл: 5 ° С/5хв
Влажность: 95% без конденсата
Соединение с ПК: USB, Bluetooth
Калибровка: постоянное
Защита: соответствует стандарту IP 64
Максимальная вибрация: от 55 до 2000 Гц (МЭК 68-2-27)
Удар и сотрясение: 6 мс (МЭК 68-2-27)
Электропитание: 85-245 В, 50/60 Гц
Сертификация: соответствует CE

EN50081-1: 1991 Класс В (радиоактивность и проводимость);
EN50082-1: 1991 (ОУР, RI, EFT);
IEC 801-2 (1991), 8 кВ переменного тока;
IEC 801-3 (1984), 3 В / м;
IEC 801-4 (1988), 0,5 кВ Сигнальные линии;
1 кВ AC силовая линия.

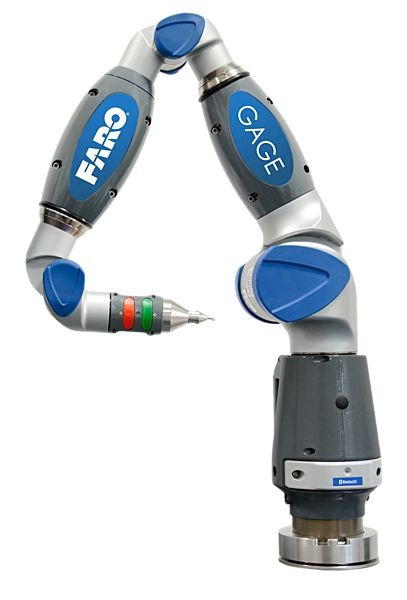

Faro Gage
Геометрические элементы:

  • отверстия;
  • круглые пазы;
  • цилиндры;
  • конусы;
  • ребра;
  • плоскости и т.д;.
Размеры:

  • диаметры отверстий;
  • диаметры цилиндров;
  • расстояния между поверхностями;
  • расстояния между ребрами;
  • расстояния между осями цилиндров;
  • расстояния между центрами отверстий и т.д.

Углы:

  • между осями двух цилиндров;
  • между осью цилиндра и поверхностью;
  • между ребрами;
  • между ребром и поверхностью;
  • между двумя поверхностями и т.д.
Отклонение формы:

  • округлость;
  • прямолинейность;
  • отклонения от параллельности;
  • отклонение от перпендикулярности;
  • отклонения от соосность и т.д.
New FARO Edge
FARO Gage
FARO Laser Tracker
FARO Focus 3D
FARO Laser ScanArm
FARO Software
Методы тестирования FaroArm (B89.4.22 standard):

*Повторяемость точки - максимальное абсолютное отклонение измеренной точки от среднего значения в тесте на конусе. Щуп помещается в коническое отверстие калибровочного приспособления, затем производится съем координат центра щупа в различных положениях по-следнего колена руки. Этот тест определяет повторяемость прибора.

**Погрешность линейных измерений - определяется с использованием сертифицированных эталонов длины, обмеряемых в различных положениях и ориентациях в пределах рабочей области руки. Этот тест определяет точность прибора.
