Точность FaroArm

       Точность измерений проверяется по североамериканскому стандарту ASME или европейскому ISO. Стандарт ANSI B89 описывает точность как максимальную ошибку. Максимум может применяться к повторяемости измерений одной точки или пространственной точности. Повторяемость измерений одной точки определяется на сфере-образце или с помощью жесткого щупа в отверстии-образце. Пространственная производительность измеряется на основе отслеживаемого эталона длины, а повторяемость измеряется на основе теста повторяемости измерений одной точки. Измерения распространяются по всем областям рабочей зоны.


Повторяемость измерений одной точки

       Точность - это разница между результатом измерения и фактическим значением. Точность можно выразить различными способами, например:
  • Интервал ошибки как (Макс.-Мин.)/2. В этом случае ошибка представлена в виде общей ошибки между наименьшим и наибольшим значением. Поскольку в этом представлении учитываются крайние внешние точки данных, ожидаемая ошибка может быть преувеличена, если в наборе даннях присутствует несколько внешних точек, не типичных для остальных.

Точность прибора FaroArm выражается как интервал ошибки измерений одной точки (Макс-Мин)/2. Точность вашего прибора FaroArm указана на наклейке с серийным номером в левой части основания.

ПРИМЕЧАНИЕ: Для поддержания этой точности очень важна правильная сборка и эксплуатация прибора FaroArm.



Пространственная точность

Пространственная точность определяется как максимальное отклонение 20 измерений длины от номинала.

Утрата степени свободы

       В рабочей зоне прибора FaroArm может произойти утрата степени свободы (естественное вращение раздаточной коробки). Из-за этого происходит временный изгиб раздаточных колен прибора FaroArm, который приводит к перемещению щупа в позицию, недоступную для записи системой датчика манипулятора. Измерения, выполненные в этих позициях, неточные. Эта ситуация никогда не происходит при калибровке прибора FaroArm. Наиболее часто это явление происходит в следующих областях измерения:

  • когда датчик вплотную достиг концевого упора,
  • находится непосредственно над прибором FaroArm или
  • близко к его основанию FaroArm.

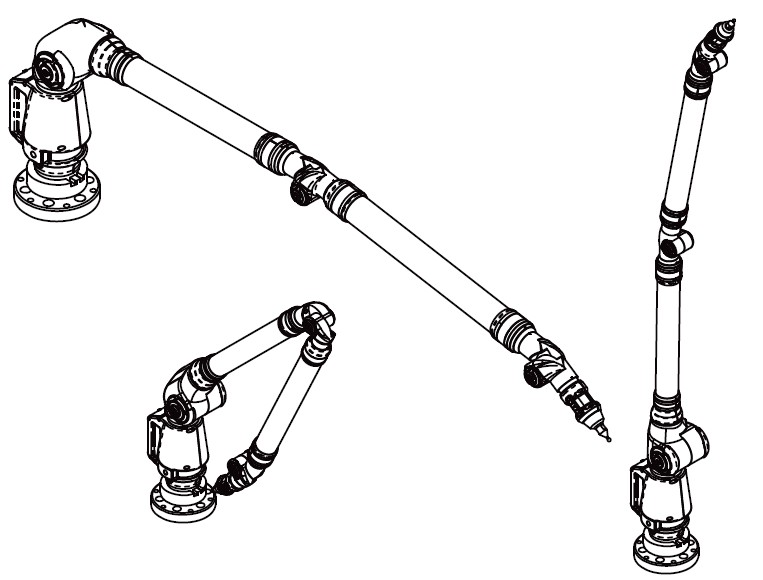

       Прибор FaroArm должен всегда двигаться плавно. Если для перемещения в ту или иную позицию измерения требуется значительное усилие, это говорит о вероятной утрате степени свободы. На следующих рисунках показаны некоторые из возможных позиций прибора FaroArm с утраченной степенью свободы.

Степени  свободы
