FARO Laser ScanArm
Щупы FaroArm

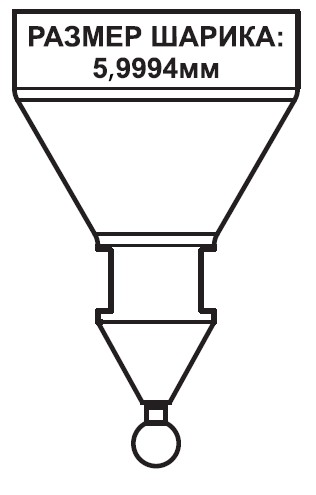

       Прибор FaroArm оснащен двумя стандартними щупами: один (1) шариковый щуп диаметром 6 мм и один (1) шариковый щуп диаметром 3 мм. Каждый шариковый щуп промаркирован обозначением точного диаметра (3,9997 мм, 5,9994 мм и т. д.).
       Запустите измерительное ПО (PowerINSPECT, CAM2 Q, CAM2, Measure, CAM2 Measure X, Geomagic, Polyworks и т. д.) и настройте существующие щупы диаметром 3 и 6 мм. В диалоговом окне ИЗМЕНИТЬ ЩУП введите точный диаметр каждого шарикового щупа.
       Точка измерения прибора FaroArm на любом шариковом щупе - это центр головки. В программах для измерения или контроля качества сторонних производителей учитывается поправка на радиус шарикового щупа. Точечные щупы рекомендуются только для случаев, когда в ПО не учитывается поправка на радиус шарикового щупа. Точечный щуп влияет на точность измерений.
Ошибка зависит от следующих факторов:

  • ширина точечного наконечника щупа
  • расположение точки на объекте

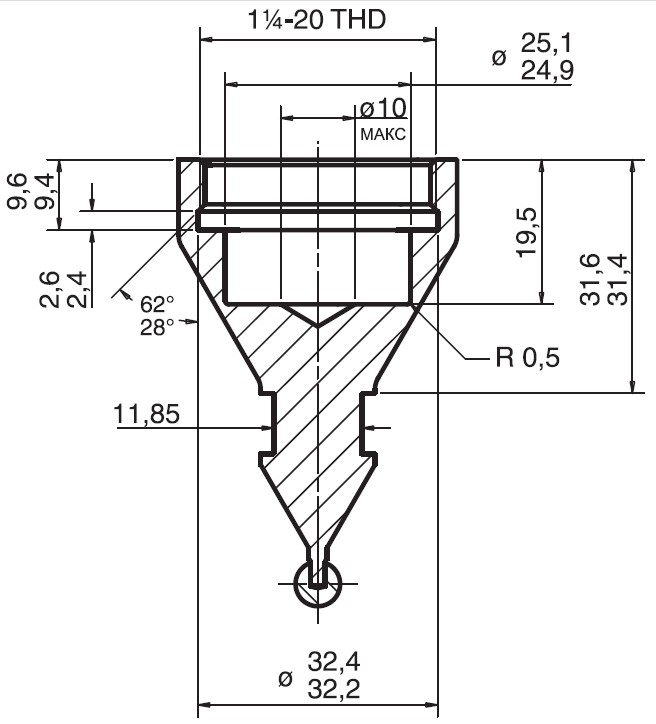

Пользовательские щупы

В прибор FaroArm можно установить щуп любого размера.

  • Размер резьбы щупа FaroArm составляет 1 1/4-20.
  • Основание щупа должно повторять форму щупов FARO.

       Пользовательский щуп должен быть закреплен максимально жестко. Любое смещение щупа уменьшает точность измерений системы FaroArm.

ПРИМЕЧАНИЕ: Чтобы измерения были точными, необходимо выполнить калибровку щупа. Для настройки и калибровки щупа служит измерительное ПО.

Шариковый щуп

ПРИМЕЧАНИЕ: Компания FARO Technologies Inc. не гарантирует точность измерений прибора FaroArm при работе с пользовательским щупом.

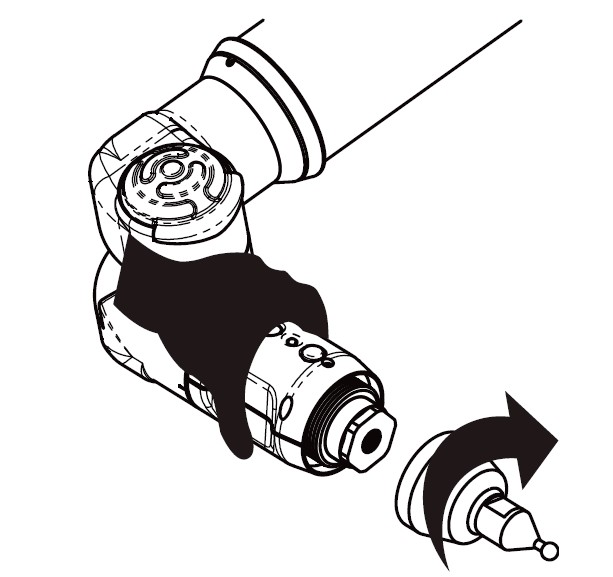

Установка щупов

       Щуп прикрепляется к рукоятке с резьбой на конце прибора FaroArm. Для установки щупа используется гаечный ключ на 12 мм из футляра для щупа.



ПРИМЕЧАНИЕ: Для затягивания щупа FARO i-Probe служит моментный ключ для щупов FARO. При приложении необходимого крутящего момента ключ щупа высвободится.

ВНИМАНИЕ: При установке щупа удерживайте прибор FaroArm только в области кнопок. Удержание прибора FaroArm за последний шарнир может вызвать напряжение в колене, и система будет повреждена.

  • Придерживайте одной рукой область кнопок ближе к концу прибора FaroArm.
  • Поворачивайте щуп по часовой стрелке, вкручивая его в прибор FaroArm.
  • Для ручного затягивания щупа используйте ключ на 12 мм.

ВНИМАНИЕ: Ручное затягивание щупа выполняется только с помощью ключа на 12 мм. Не следует слишком затягивать щуп. Для настройки и калибровки щупа служит измерительное ПО.
