FARO Laser ScanArm
Упаковка FaroArm

       Чтобы предотвратить повреждение прибора FaroArm при транспортировке, его необходимо упаковывать очень тщательно.

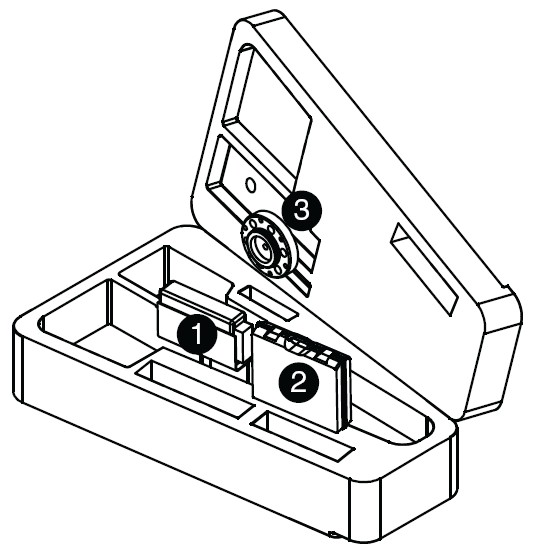

1. Упакуйте (1) Блок питания, (2) Футляр для щупа и (3) Плиту для
поверхностного монтажа, как показано ниже.

Футляр FARO Arm

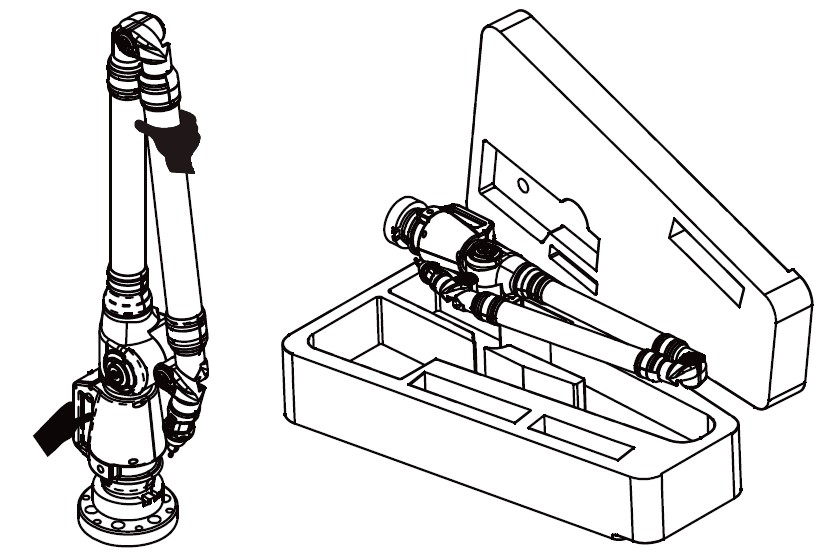

2. Возьмите прибор FaroArm двумя руками, как показано ниже.
3. Вставьте прибор FaroArm в футляр.

Хранение FARO Arm
Установка оборудования

       В следующих разделах описана процедура правильной установки системы FaroArm. Она включает прикрепление прибора FaroArm к рабочей поверхности и подключение прибора FaroArm к компьютеру.

Монтаж основания

       Уравновешивающее действие пружины растяжения создает крутящий момент в основании прибора FaroArm; поэтому для оптимальной точности прибора при его монтаже следует учитывать ряд требований.

ПРИМЕЧАНИЕ: Прибор FaroArm необходимо монтировать в строго вертикальном положении. Не допускается монтаж прибора FaroArm в перевернутом или боковом положении.

Чтобы закрепить прибор FaroArm:

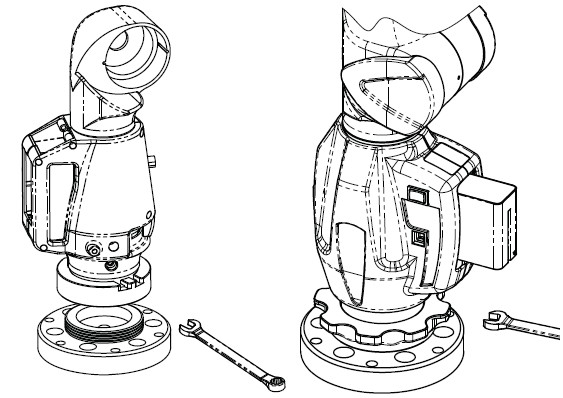

1. Поместите кольцо с резьбой 3,5 дюйма и плиту для поверхностного монтажа на стационарную поверхность. Затяните все крепежные болты до момента 100 дюйм-фунт.
2. Поместите прибор FaroArm на кольцо с резьбой 3,5 дюйма.
3. Прикрутите хомут с внутренней резьбой на основание прибора FaroArm и кольцо с резьбой 3,5 дюйма.
4. Хомут с внутренней резьбой затягивается с помощью гаечного ключа 12 мм.


Монтаж FARO Arm
